ระบบโซน่าที่ใช้งานได้

เครื่องซาวเดอร์หาปลา ECHOMAP UHD 72sv นี้รองรับการใช้งานหัวส่งสัญญาณใต้น้ำ (transducer) ของ Garmin ได้หลายรุ่น รวมถึงระบบสแกนโซน่า Panoptix LiveScope ที่ทันสมัยที่สุด ซึ่งช่วยให้คุณเห็นโดยรอบเรือของคุณแบบเรียลไทม์

มาพร้อมหัวส่งสัญญาณ GT56UHD

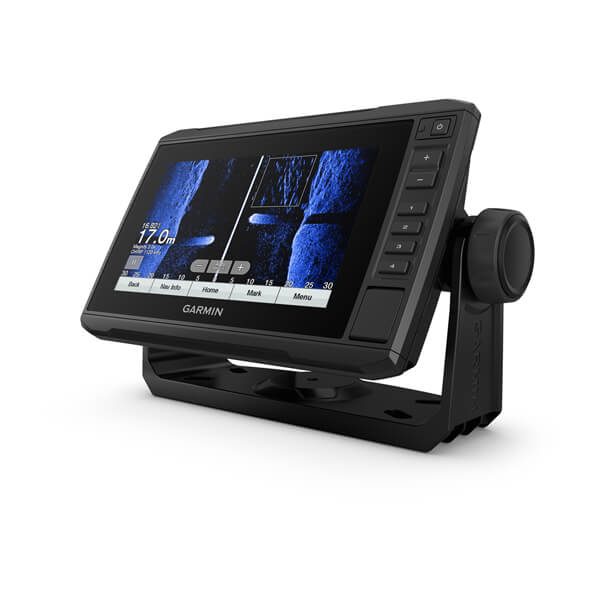

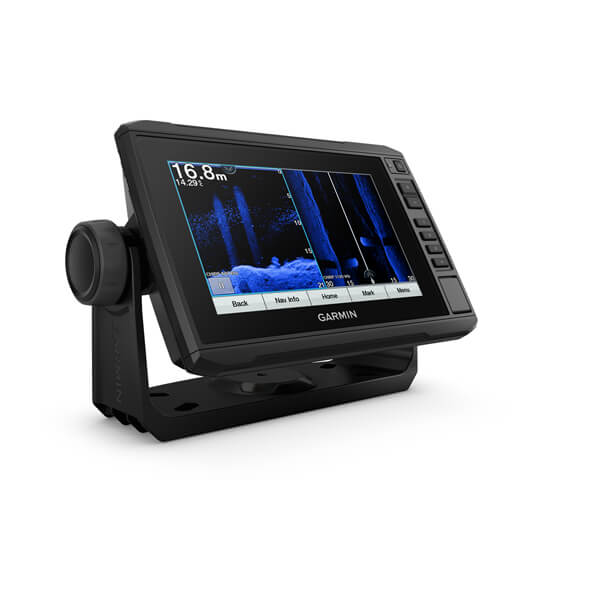

ตัวเครื่อง ECHOMAP UHD 72sv มาพร้อมหัวส่งสัญญาณใต้น้ำ GT56UHDที่ให้ภาพการสแกนโซน่า Clear Vu และ Side Vu ที่คมชัดสูงสุดที่มี ณ เวลานี้ รวมถึงโซน่าแบบดั้งเดิมในแบบ  High Wide CHIRP ที่คมชัดอย่างน่าอัศจรรย์ นอกจากนี้ยังเพิ่ม 455khz CHIRP SideVu อีกระบบเพื่อเพิ่มระยะการสแกนอีกด้วย

รองรับแผนที่ต่างๆตามต้องการ

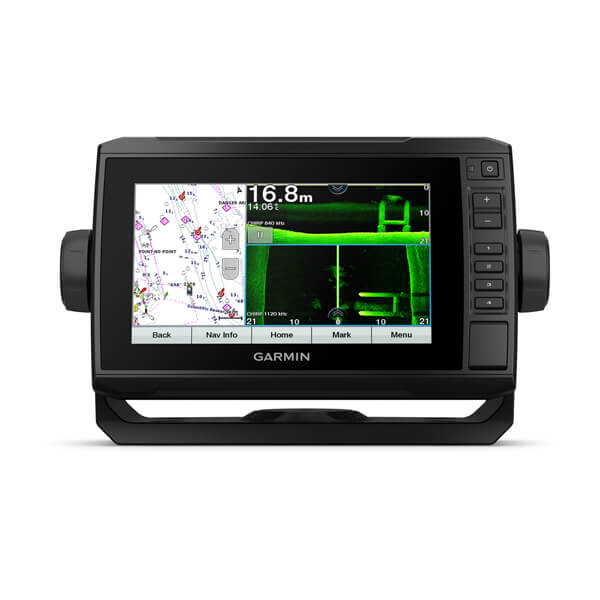

คุณจะได้พบกับประสบการณ์ที่ยากจะเทียบได้ของพื้นที่ครอบคลุมและรายละเอียดของแผนที่ที่รองรับได้ถึง BlueChart g3 Vision ซึ่งประสานข้อมูลแผนที่ของทั้ง Garmin และ Navionics ไว้ด้วยกัน

QUICKDRAW CONTOURS (ระบบสร้างแผนที่ใต้น้ำอัตโนมัติ)

สร้างแผนที่กองหินและแนวปะการังใต้น้ำโดยอัตโนมัติได้อย่างง่ายดายในตัวเครื่องด้วยความละเอียดของเส้นแสดงผลระดับ 1 ฟุต คุณสามารถเลือกที่จะเก็บเอาไว้ส่วนตัวหรือเลือกแชร์กับชุมชน Quickdraw ใน Garmin Connect ก็ได้

สามารถเชื่อมต่อ ECHOMAP UHD 72sv กับเครือข่าย NETWORK ได้

ถ้าคุณมีอุปกรณ์อื่นๆบนเรือของคุณที่ทำงานร่วมกับ ECHOMAP UHD ได้ คุณสามารถแชร์ข้อมูล เช่น โซน่า ข้อมูลผู้ใช้ และแผนที่กับอุปกรณ์เหล่านั้นได้

เครือข่าย NMEA 2000 AND NMEA 0183  Network

เชื่อมต่อ ECHOMAP UHD 72sv กับ autopilots, digital switching, weather, ระบบเครื่องเสียง FUSION-Link, media, VHF, AIS และอื่นๆจากหน้าจอเดียว

แอ็ปพลิเคชั่น ACTIVECAPTAIN

ECHOMAP UHD 72sv มาพร้อมกับระบบการเชื่อมต่อด้วย Wi-Fi ซึ่งเมื่อจับคู่กับแอ็ปพลิเคชั่นในมือถือจะทำให้สามารถเข้าถึงการใช้งาน OneChart, smart notifications1, software updates, ข้อมูลใน Garmin Quickdraw Community และอื่นๆได้

ควบคุมการทำงานของForce Trolling Motor ได้จาก ECHOMAP UHD 72sv

ควบคุมการทำงานของ Force Trolling Motor ที่ทรงพลังและทรงประสิทธิภาพที่สุด ณ เวลานี้ เช่นสั่งการให้ขับเคลื่อนไปยังตำแหน่งที่ต้องการ เคลื่อนไปตามเส้นทางที่กำหนด และอื่นๆได้จากหน้าจอของ ECHOMAP UHD 72sv

รายละเอียดทั่วไป
ขนาดตัวเครื่อง: 9.8" x 5.5" x 2.0" (25 x 13.9 x 5.1 cm)
ขนาดหน้าจอ: 6.1" x 3.4"; 7.0" diagonal (15.5 x 8.6 cm; 17.8 cm diagonal)
ความละเอียดหน้าจอ: 400 x 800 pixels
ประเภทหน้าจอ: WVGA display
น้ำหนัก: 1.7 lbs.(0.77kg)
การกันน้ำ: IPX7
การบริโภคพลังงาน: 15W
เสาอากาศ: Internal or external over NMEA 2000
การติดตั้งแท่นยึด: Bail or flush
ตัวรับสัญญาณ: 5 Hz
พอร์ต Garmin Marine Network: 1 Panoptix port

แผนที่และหน่วยความจำ
แผนที่ที่มากับเครื่อง: มาพร้อมแผนที่ทะเล BlueChart g2 สำหรับประเทศไทย
การ์ดบันทึกข้อมูลที่รองรับ: 1 microSD card; 32 GB สูงสุด
ตำแหน่งที่บันทึกได้: 5,000 ตำแหน่ง
เส้นทางที่คุณสร้างเอง: 100 เส้นทาง
เส้นบันทึกการเดินทาง (Track log): 50,000 จุด; 50 เส้นทาง

คุณสมบัติอื่นๆเพื่อการสันทนาการกลางแจ้ง
ตารางน้ำขึ้นน้ำลง: มี

คุณสมบัติของตัวเครื่อง
Garmin Sonar: รองรับ
AIS (ติดตามตำแหน่งเรือเป้าหมาย): รองรับ
DSC (แสดงข้อมูลตำแหน่งจากวิทยุ DSC-capable VHF radio): รองรับ
โซน่า GCV Black Box: รองรับ
ActiveCaptain: รองรับ
คุณสมบัติสำหรับเรือใบ: รองรับ

รายละเอียดสเป็คและคุณสมบิติของโซน่า
Dual-frequency (50/200 kHz) sonar: ได้
Dual-beam (77/200 kHz) sonar: ได้
กำลังส่ง: 500 W (RMS) / 4,000 W (peak to peak)
CHIRP sonar เทคโนโลยี: มี (ในตัว)
ClearVü: มี พร้อม CHIRP (ในตัว)
SideVü: มี พร้อม CHIRP
ระยะการสแกนสูงสุด: 2,300 ft @ 77 kHz, น้ำจืด /1,100 ft @ 77 kHz, น้ำทะเล (ระยะสูงสุดขึ้นอยู่กับชนิดของพื้นผิวก้นน้ำและสภาพและองค์ประกอบของน้ำ)
ล็อคสแกนเฉพาะก้นน้ำ: ได้(ล็อคให้แสดงจากก้นขี้นมา)
บันทึกและแสดงกร้าฟอุณหภูมิน้ำ: ได้
บันทึกโซน่า: ได้
ย้อนดูประวัติโซน่า: ได้

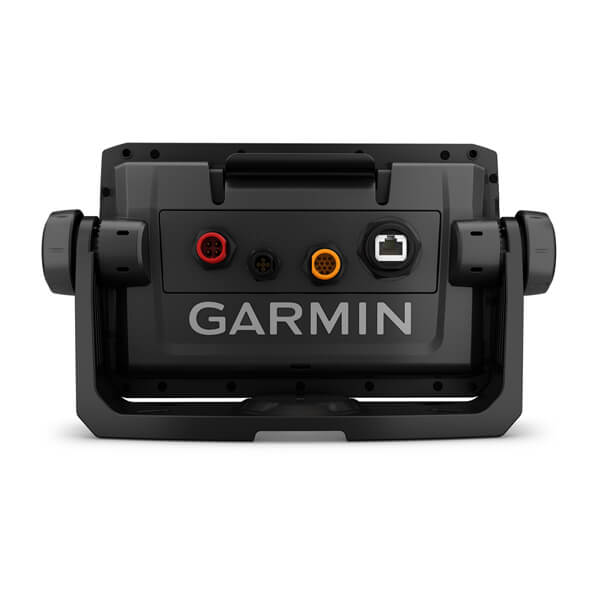

การเชื่อมต่อ
NMEA 2000: รองรับ
จำนวนเข็ม pin ของหัวTransducer: 12
ช่องเสียบ NMEA 0183 input ports: 1
ช่องเสียบ NMEA 0183 output ports: 1
ช่องเสียบ Video input ports: ไม่มี
ช่องเสียบ Video output ports: ไม่มี
การเชื่อมต่อแบบไร้สาย (Wi-Fi): มี

รายละเอียดหัวส่งสัญญาณ GT56UHD
ความถี่: Traditional High Wide CHIRP (150-240 kHz); ClearVü/SideVü 455kHz (425-485 kHz), 800 kHz (790-850 kHz), 1000 kHz (940-1100)
กำลังส่ง: CHIRP Traditional 350 W; ClearVü/SideVü 500 W
Beamwidth (พื้นที่ครอบคลุมการสแกนเป็นองศา): Traditional CHIRP: 24°-16°; ClearVü: 0.52°x52° @ 1000 kHz, 0.64°x35° @ 800 kHz, 1.1°x52° @ 455 kHz; SideVü: 0.52°x52° @ 1000 kHz, 0.64°x35° @ 800 kHz, 1.1°x52° @ 455 kHz
ระยะการสแกนสูงสุด: Traditional: 800 ft.; ClearVü: 400 ft.; SideVü: 500ft.
Depth/Speed/Temperature: วัดระยะความลึกและอุณหภูมิ
จำนวน pins: 12
ระยะความยาวสาย: 25 ft.
องศา deadrise/Transom ที่รองรับ: 0°-70° degree transom

สิ่งที่อยู่ในกล่อง

• ECHOMAP UHD 72sv พร้อมแผนที่ทะเล BlueChart g2 และแผนที่น้ำจืดของไทย
• สายไฟไว้เชื่อมต่อหม้อแบต12Vและสายโอนย้ายข้อมูล

• หัวทรานสดิวเซอร์ GT56UHD รุ่นใหม่ล่าสุดพร้อมสายต่อ
• แท่นยึดหน้าจอ Tilt/swivel mount with quick release cradle
• Flush mount
• ฝาครอบหน้าจอ

• อุปกรณ์สำหรับติดตั้ง
• คู่มือการใช้งาน
